Posuvná brána na kolejnici

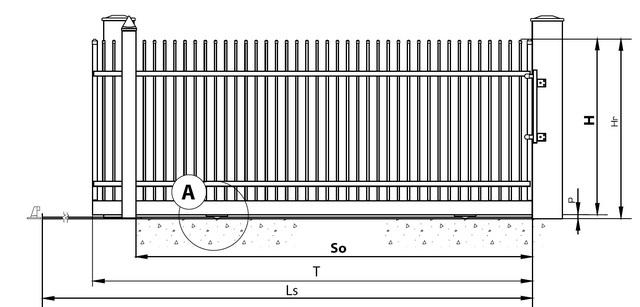

Posuvná brána je konstrukčně vybavena pojezdovými kolečky, křídlo se pohybuje po kolejnici přišroubované k podkladu (FLOOR - standardně) nebo zabetonované (OMEGA - volitelně za příplatek) do podkladu. Nosný profil 120 x 80 [mm] (kolečka jsou zabudovaná vevnitř profilu). Vzhledem k odlišné světlé výšce se doporučuje zvolit objednací výšku brány na kolečkách podle vzorce H = Hr - 30 [mm]. Montážní rozměry a jejich označení pro správnou volbu a montáž posuvné brány na kolečkách - brána levá, pohled z pozemku.
SO - šířka mezi sloupky (objednací rozměr),
H - výška křídla brány (objednací rozměr),
Hr - výška horní hrany od podkladu,

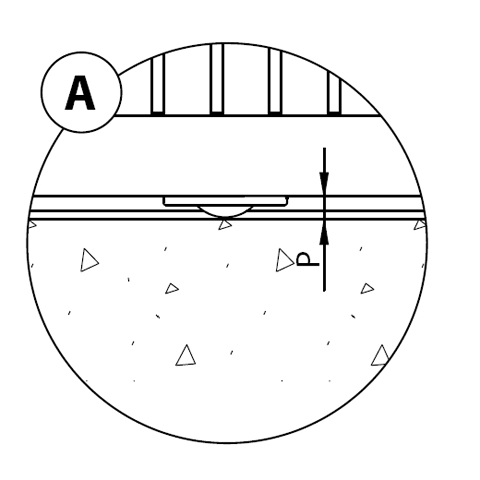

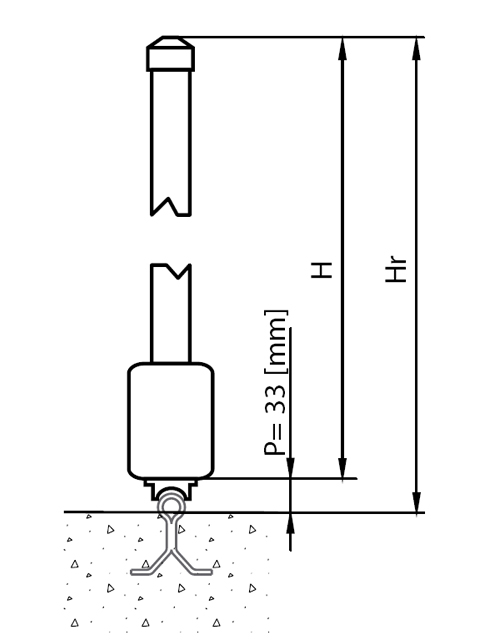

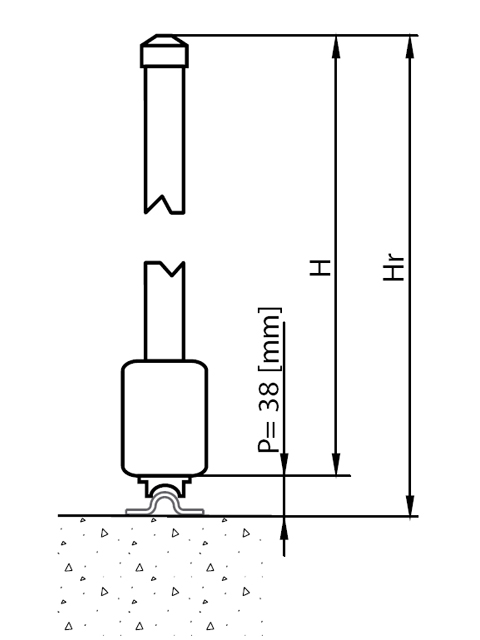

P - světlá výška (v závislosti na kolejnici - viz obr. 22-24),
LS - celková délka kolejnice Ls = 2 x So + 500 [mm] (výjimka u brány s pohonem AWso2000 Ls = 2 x So + 250 [mm]),
T - celková délka křídla brány T = So + 500 [mm] (výjimka u brány s pohonem AWso2000 T = So + 250[mm])
